Fusibles de voiture : rôle, types, test et prix
Quand un fusible de voiture grillé révèle sa défaillance
Un fusible de voiture défaillant se manifeste par des signes caractéristiques que tout automobiliste peut identifier. L'équipement électrique concerné cesse brutalement de fonctionner : feux de croisement qui s'éteignent subitement, klaxon silencieux, essuie-glaces immobilisés ou encore système de climatisation inopérant. Cette panne de démarreur électrique survient généralement sans signe avant-coureur, contrairement à l'usure progressive d'autres composants automobiles.
L'inspection visuelle des fusibles de voiture révèle également des indices probants. Un fusible grillé présente souvent une tache noire caractéristique sur sa partie supérieure, témoignage de la surchauffe subie. L'examen latéral permet d'observer le filament métallique interne : s'il apparaît rompu ou fondu, le diagnostic est confirmé. Ces symptômes visuels facilitent l'identification rapide du composant défectueux sans nécessiter d'outils spécialisés.
Le rôle protecteur des fusibles dans le système électrique automobile
Les fusibles d'une voiture constituent la première ligne de défense du système électrique de votre véhicule. Ces composants de sécurité interrompent automatiquement le passage du courant électrique lorsque l'intensité dépasse le seuil de tolérance prévu. Cette fonction de coupe-circuit protège efficacement contre les courts-circuits et les surintensités qui pourraient endommager des équipements coûteux ou provoquer un incendie.
Le principe de fonctionnement repose sur la fusion contrôlée d'un élément conducteur calibré. Lorsque l'ampérage excède la valeur nominale inscrite sur le fusible, l'échauffement fait fondre le filament interne, créant une ouverture dans le circuit. Cette interruption volontaire sacrifie un composant peu onéreux pour préserver l'intégrité de l'installation électrique globale et garantir la sécurité des occupants.
Comment identifier la cause d'une panne de fusible automobile ?
La fonte d'un fusible voiture résulte généralement d'une anomalie dans le circuit électrique qu'il protège. Un court-circuit causé par l'usure d'un câblage, l'infiltration d'humidité dans un connecteur ou la défaillance d'un composant électronique génère une surintensité fatale au fusible. L'âge du véhicule et les conditions d'utilisation influencent la fréquence de ces incidents.
L'identification du circuit concerné s'effectue grâce à la cartographie des fusibles, généralement disponible dans le manuel du propriétaire ou imprimée sur le couvercle de la boîte à fusibles. Chaque emplacement porte un numéro ou un code correspondant à un équipement spécifique. Cette traçabilité permet de localiser rapidement la source du problème et d'orienter le diagnostic vers le bon composant défaillant.
Le remplacement professionnel des fusibles de voiture
Le remplacement des fusibles de voiture nécessite le respect de spécifications techniques précises pour garantir la sécurité du véhicule. L'ampérage du fusible de remplacement doit correspondre exactement à celui d'origine, indiqué dans la documentation technique du constructeur. L'installation d'un fusible de calibre supérieur compromet la protection du circuit et expose à des risques d'incendie.
L'intervention professionnelle inclut la vérification complète du circuit électrique concerné pour identifier l'origine de la défaillance. Cette démarche préventive évite la récidive immédiate et garantit la fiabilité à long terme de la réparation. Le technicien contrôle également l'état des connexions, la propreté des contacts et la conformité de l'installation selon les préconisations constructeur.
Les différents types de fusibles automobiles et leurs caractéristiques
Les véhicules modernes intègrent trois grandes catégories de fusibles, chacune répondant à des besoins spécifiques. Les mini-fusibles, de dimensions 10 x 15 mm, supportent des intensités de 2 à 30 ampères et équipent majoritairement les circuits de l'habitacle. Leur format compact optimise l'espace dans les boîtiers modernes tout en conservant une excellente fiabilité.
Les fusibles standards de 20 x 20 mm couvrent la gamme 3,5 à 30 ampères et se retrouvent dans les installations mixtes habitacle-moteur. Les maxi-fusibles de 35 x 25 mm, réservés au compartiment moteur, protègent les circuits haute intensité de 30 à 90 ampères comme l'alternateur ou les systèmes de refroidissement. Le codage couleur normalise l'identification : marron pour 7,5A, rouge pour 10A, bleu pour 15A, jaune pour 20A, transparent pour 25A et vert pour 30A.
Localisation et organisation des boîtiers à fusibles

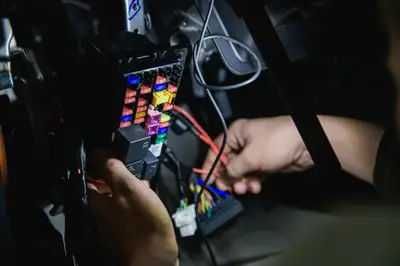

Les constructeurs répartissent généralement les fusibles de voiture dans deux à trois boîtiers stratégiquement positionnés. Le boîtier habitacle, souvent situé sous le tableau de bord côté conducteur, regroupe les fusibles des équipements de confort : éclairage intérieur, autoradio, climatisation, lève-vitres électriques. Son accès facilité permet les vérifications rapides sans ouvrir le capot.

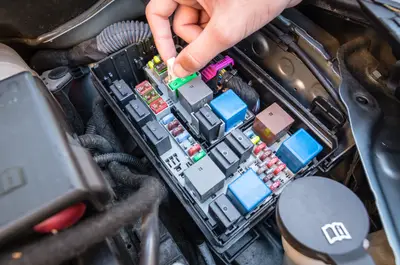

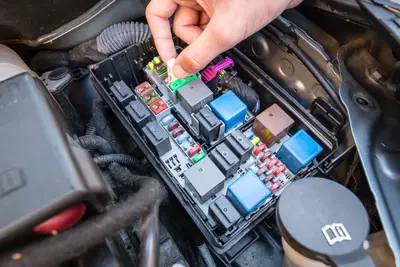

Le boîtier moteur, placé dans le compartiment avant près de la batterie, héberge les fusibles des organes de puissance : phares, ventilateur électrique, système d'injection, ABS. Certains véhicules disposent d'un troisième boîtier dans le coffre pour alimenter les équipements arrière : feux stop, dégivrage lunette, attelage. Cette répartition optimise la protection selon la nature et la puissance des circuits électriques.
